隔膜壓縮機由電機驅動,通過皮帶輪轉動曲軸,再經過連桿使油缸中的活塞作往復直線運動,推動油液,使膜片做往復振動,在進排氣閥的控制下,膜片每振動一次,即完成一次進排氣過程。膜壓機工作時,油缸中少量油液通過活塞環玉缸壁及環槽的間隙泄漏到油箱中。為了補償這部分油量,使膜片在壓縮機行程終了時能緊貼缸蓋曲面,排凈壓縮介質,補償油泵在膜壓機的吸氣過程中將油注入油缸,油量略多于泄漏量,多余油量在壓縮機行程終了時,通過控制油壓的調壓閥流回曲軸箱。
由于膜片將氣缸與油缸完全隔開,使被壓縮的介質不與油液接觸,因而避免油液的污染,保證了壓縮介質的純度。氣缸有缸蓋曲面和膜片組成,是個封閉的空腔,因此具有良好的密封性。
隔膜式壓縮機是一種特殊結構的往復式壓縮機,壓縮比大、密封性好、壓縮氣體不受潤滑油和其他固體雜質所污染,適用于壓縮高純度、稀有貴重、易燃易爆、有毒有害、具有腐蝕性以及高壓等氣體。

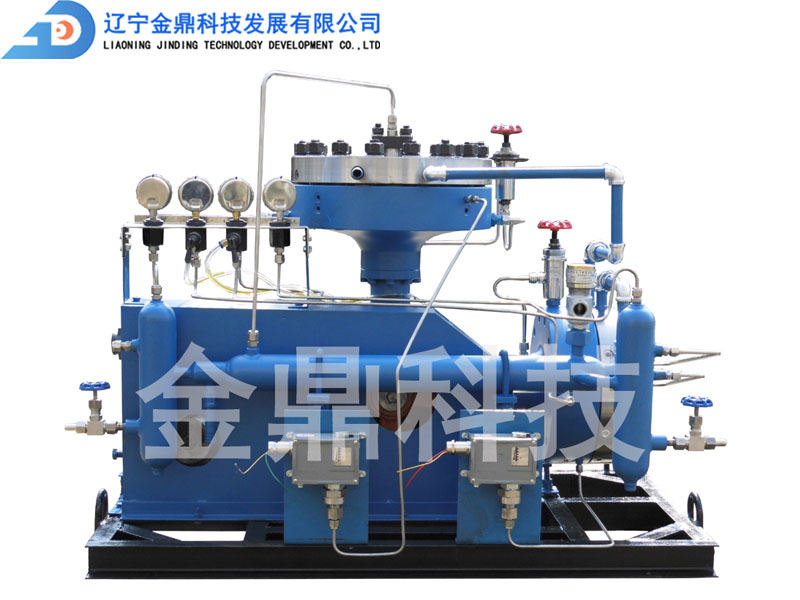

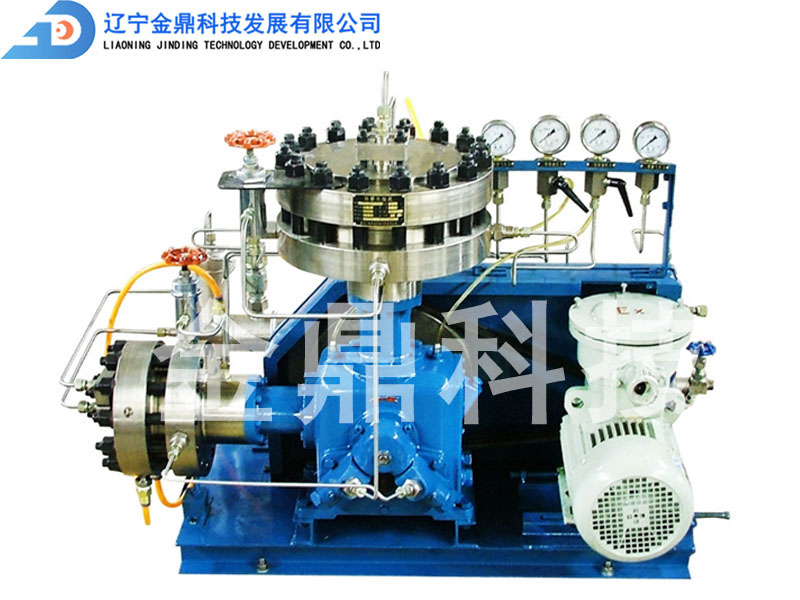

L系列隔膜壓縮機氣缸軸線呈L型布置。兼立式臥式優點,動力平衡性能較好,比立式運轉平穩。
產品型號 | 容積流量 Nm 3/h | 進氣壓力 MPa(G) | 排氣壓力 MPa(G) | 轉速 r/min | 壓縮機外形尺寸 (L×W×H)mm | 重量 t | 水耗量 t/h | 功率 kW |
ML-40/200 | 40 | 常壓 | 20 | 400 | 3340×1570×1900 | 4.0 | 3.0 | 37 |
ML-240/20-200 | 240 | 2 | 20 | 400 | 3340×1900×2157 | 4 | 4.6 | 55 |
ML-330/7-26 | 330 | 0.7 | 2.6 | 400 | 3570×1590×2200 | 4.2 | 3.3 | 45 |
ML-200/20-150 | 200 | 2 | 15 | 400 | 3340×1670×2360 | 3.8 | 4.5 | 45 |
ML-150/6-200 | 150 | 0.6 | 20 | 400 | 3450×1400×2400 | 3.8 | 5 | 55 |
ML-300/5-30 | 300 | 0.5 | 3 | 400 | 3450×1450×2400 | 4.0 | 4.3 | 55 |
ML-200/10-150 | 200 | 1 | 15 | 400 | 3340×1450×2400 | 3.8 | 2.5 | 45 |
ML-300/6-30 | 300 | 0.6 | 3.0 | 400 | 3300×1700×2360 | 4.0 | 4.3 | 45 |
